      截止閥的結構原理

      [ 2013-08-26 ]
          一、截止閥的結構原理
          截止閥在管路上主要起開啟和關閉作用。它的主要啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式有升降式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。閥瓣由閥桿控制,閥桿頂端裝有手輪,中部有螺紋及填料函密封段,保護閥桿兔受外界腐蝕,為了防止閥內介質沿閥桿流出,采用填料壓蓋壓緊填料實現密封。
          截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需克服的阻力,是閥桿和填料的摩接力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現以店,截止閥的介質流向就改由閥瓣上方進入閥腔,這時,在介質壓力作用下,關閥門的力小,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化組”曾規定,截止閥的流向一律采用自上而下。
          截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置由閥瓣的行程來決定。
          截止閥的種類很多,按閥桿螺紋的位置分為外螺紋式、內螺紋式
          (一)外螺紋閥桿截止閥

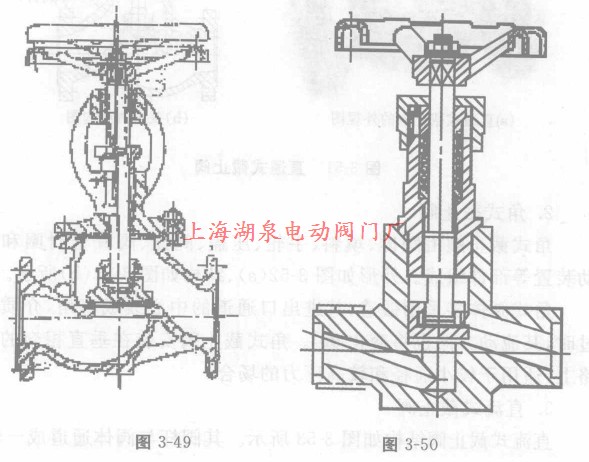

          截止閥閥桿的螺紋在閥體的外面。其優點是閥扦不受介質侵蝕,便于潤滑,此種結構采用比較普遍。如圖3-49所示。
          (二)內螺紋閥桿截止閥
          截止閥閥桿的螺紋在閥體內。這種結構閥桿螺紋與介質直接接觸,易受侵蝕,并無法潤滑。此種結構用于小口徑和溫度不高的地力。如圖3-50所示。
      截止閥結構圖直通式截止閥結構圖
          按介質的流向分為直通式、直流式和角式
          1.直通式截止閥
          直通式截止閥由閥體、閥蓋、閥瓣、閥桿、密封座墊和傳動機構等部件組成。如圖3-51(a)、結構如圖3-51(b)所示。它是依靠閥桿壓力,使閥瓣密封面與閥座密封面緊密結合,從而阻止介質的流通。當轉動手輪(傳動機構)時,閥桿和與閥桿相連的閥瓣作上下運行,使閥瓣離開或壓緊密封圈座,這樣就實現了閥門的開啟或關閉。
        2.角式截止閥
        角式截止閥由閥體、填料、手輪、壓蓋、閥盤、閥桿密封圈和傳動裝置等部件組成。外形如圖3—52(a)、結構如圖3—52(b)所示。
          角式閥體多采用鍛造,其進出口通道的中心線成直角,介質流過時,其流動方向也將變化90°。角式截止閥安裝在垂直相交的管路上,適用于較小通徑和較高壓力的場合。
          3.直流式截止閥
          直流式截止閥結構如圖3-53所示。其閥桿與閥體通道成一50°的銳角。介質幾乎成直線流過截止閥,這種截止閥的突出特點是流動阻力小,在各類型截止閥中,直流式截止閥的流動阻力最小,但是它的閥瓣啟閉行程大,而且制造、安裝、操作和維修均較復雜,所以僅用于對流體阻力有嚴格限制的場合。
          按密封形式分為填料密封截止閥和波紋管密封截止閥。
      角式截止閥結構圖直流式截止閥結構圖
